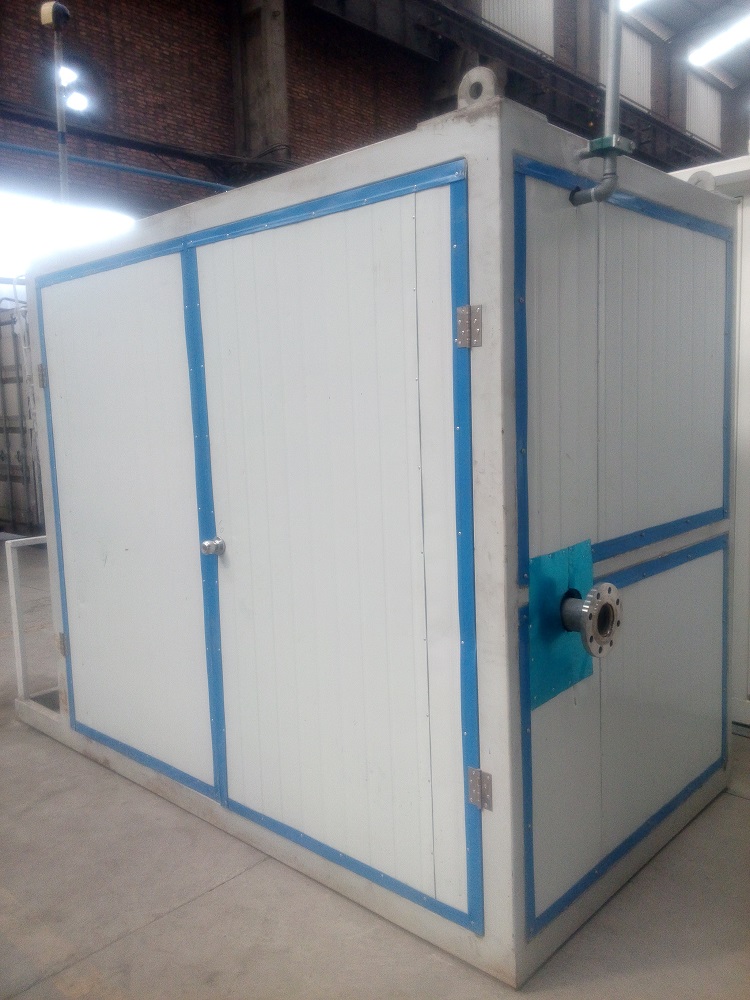

1000Nm3/h 減壓撬

一、基礎參數:
1.用戶類型:工業或民用
2.燃氣輸送壓力:0.2-0.4MPa
3.CNG 減壓撬流量:1000 Nm3/h
4.雙入口,單路配置,每路二級調壓
5.出口天然氣溫度≥5℃

二、減壓撬性能
1、設計壓力
一級調壓前設計壓力:25.0Mpa
一級調壓后設計壓力:1.5Mpa
二級調壓后設計壓力:0.6Mpa
2、運行壓力
設備入口壓力:20.0Mpa
一級調壓后壓力:0.8-1.0Mpa
二級調壓后壓力:0.2-0.4Mpa
3、調壓裝置的選擇
一級、二級均選用進口優質品牌調壓器,保證設備各級壓力及出口壓力穩
定。

三、CNG 調壓站的安全保護
  設備安全保護包括自動連鎖切斷和自動超壓放散,階梯式二重保護。
1、自動連鎖切斷
控制系統對管路進行連鎖控制,連鎖控制點如下:
* 調壓站出口天然氣溫度超低限
* 一級調壓后壓力超高限
* 二級調壓后壓力超高限
* 設備燃氣泄漏報警
當以上連鎖點有任意一個或多個出現時,該路上的入口緊急切斷閥自動關
閉,保護下游整體設備;
2、超高壓自行放散
每級調壓后均在管路上設置安全放散閥,當一級調壓后壓力超過設定值時,
一級放散閥自動開啟放散;當二級調壓后壓力超過設定值時,二級放散閥自動開
啟放散。
